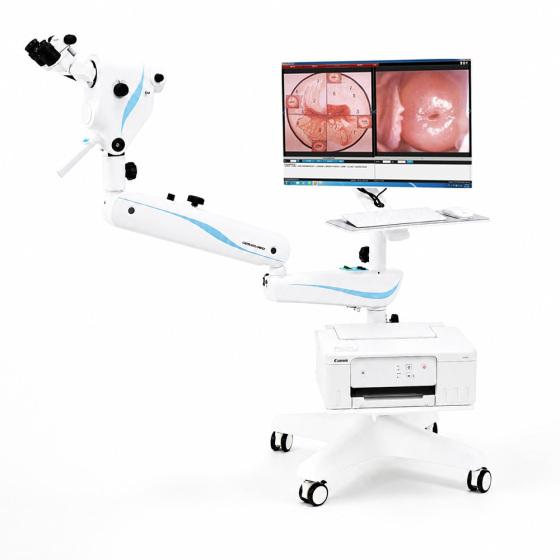

Binokulares Kolposkopiegerät für Gebärmutterhalskolposkopiebilder KN-2200BI
- : Gynäkologisch Einschließlich Vaginal- und Uterusdiagnose
- ：CE、FDA
- : LED-Licht
- :verfügbar
1. Das digitale Kolposkop-Bildgebungssystem wird von unserem Unternehmen erforscht und produziert.
2. Es handelt sich um ein Bild-Workstation-Managementsystem, das Computertechnologie und elektrisches Kolposkop kombiniert. Es ist ein neues Produkt, das digitale Bildgebungstechnologie und Kolposkoptechnologie vereint.
3. Es wird für gynäkologische Untersuchungen verwendet.
4. Diese Technologie unterscheidet sich von der herkömmlichen Kolposkopuntersuchung.
5. Es beseitigt Okularbeschwerden und durchbricht die Grenzen des optischen Lampenhauses. Durch die stark vergrößerten Bilder kann der Arzt kleinste Details erkennen und eine Kolposkopuntersuchung durchführen.
6. Der Bildschirm ist gut. Er kann im Verlauf der Diagnose verwendet werden und bietet Ärzten einen hochwertigen Service zum Sammeln, Vergrößern, Einfrieren, Speichern, pathologisch Analysieren und Drucken der beobachteten Bilder, um zukünftige „digitale medizinische Bilder und Patienten“ zu erhalten.
7. Es verbessert die Funktion der Kolposkop-Inspektion und erfüllt die sich entwickelnden Anforderungen an das zukünftige „digitale medizinische Bild“.
Überblick
Optisches System Super großes Sichtfeld, super stereoskopisch, realistische Farben Reproduktion und einzigartige optische Pfad-Design bieten echte Visuelle 3D-Effekte für präkanzeröse und prädisponierte Tumoren Gefäße, Zylinderepithel und einige winzige Läsionen. |
|
 | Okulare Zwei Optionen für 45° und 0° Okulare für unterschiedliche Höhen der Inspektionsbetten. Optischer Zoom bis zu 30x. |
| Kamera 1/3 Zoll Sony CMOS, effektive Pixel: 2.100.000 px. |
Ausleger Die einzigartige Cantilever-Technologie ermöglicht es, das Mikroskop präzise und stabil, frei zu heben und senken, um jede Punkt im Raum fixiert |
|
| Lichtquelle Als Lichtquelle stehen Halogen- oder LED-Lichtquellen zur Verfügung. |
Bildgebung
Dark-Light-Bildgebungstechnologie: Betrachten Sie die Farbbilder im Untersuchungsraum bei schwacher Beleuchtung deutlich.
Lichtpunktsubtraktions-Bildgebungstechnologie: Beobachtung von Körperflüssigkeiten und mehr Gewebe, Reduzierung des durch Lichtflecken verursachten Reflexionsphänomens.
LED-Lichtbildgebung: Hohe scheinbare Finger-LED mit der einzigartigen Bildgebungstechnologie zur realistischeren Wiederherstellung der ursprünglichen Farbe und Detailgenauigkeit des Gewebes
Lichtfiltermodus: Grünlichtmodus der physischen Linse, verstärkt den Effekt der Identifizierung winziger Blutgefäße und hebt die Details der Blutgefäße hervor.
Technische Parameter
Leistungsanforderungen an Binokularmikroskope
*±7,5 % Gesamtvergrößerungsfehler:±7,5 %
*Vergrößerungsfehler zwischen der rechten und linken Seite des optischen Systems: ≤1,5 %
*Versatz der vertikalen Richtung in der Abbildungsebene der Objektivlinse ≤ 0,2 mm, Versatz der horizontalen Richtung ≤ 0,4 mm
*Fokusvariation zwischen rechter und linker Seite des optischen Systems: DL/R≤1,5·DF
*Auflösung in der Mitte des Sichtfelds mit der höchsten Vergrößerung nicht weniger als 79 Linien/mm. *Bildneigungsabweichung zwischen rechtem und linkem Sichtfeld ≤ 2°
*Höhenabweichung der Austrittspupille zwischen dem rechten und linken optischen System des Okulars, Sichtbarkeitswert in 0 Bit ≤ 1,5 mm einstellen.
*Kalibrierungsfehler der Sichtbarkeitsmarkierung des Okulars, Fehler der Nullsichtbarkeit zeigt an: ±0,25 m-1. *Minimaler Einstellbereich der Okularpupille: 55 mm – 75 mm.
*Mindesteinstellungsbereich der Okularsichtbarkeit +5m-1 bis -5m-1
*Abbildungsparfokalität: Auflösung der Sichtfeldmitte nicht weniger als 20 Linien/mm *Relative Sichtfeldtoleranz: Relative Toleranz zwischen rechtem und linkem Sichtfelddurchmesser des Mikroskops nicht mehr als 2,5 %.
*Versatz des Sichtfeldzentrums: nicht mehr als 10 % des Sichtfelddurchmessers.
*Beleuchtungsgerät: CRI (Farbwiedergabeindex) beträgt mehr als 85 %. Der Temperaturanstieg der bestrahlten Oberfläche, der in eine Bestrahlungsstärke Ee umgewandelt wird, beträgt nicht mehr als 1000 W/m2.
*Lärm: nicht mehr als 65 dB.
Kamera: * Horizontale Auflösung: ≥1000TVL.
*1/3” hochauflösender digitaler Farb-CCD.
*Pixel ≥2100.000, verfügbar für PLA und NTSC.
Schwenkarm: kann angehoben oder abgesenkt werden. Stativ und Kamera sind um 360° drehbar.
Sicherungsspezifikationen, Nennwerte: Lichtquelle: T1.5AL/250 V Φ5×20.
Lichtquelle: Die Helligkeit der Lichtquelle ist einstellbar, mit der Funktion der Filterübertragung. Innerhalb des Arbeitsabstands beträgt die Beleuchtung nicht weniger als 25000 Lux.
Die bestrahlte Oberflächentemperatur überschreitet 41 °C nicht.
Was ist ein photoelektrisch integriertes Kolposkop?
Das optoelektronische integrierte Kolposkop ist eine neue Generation fortschrittlicher Geräte zur klinischen Diagnose von Gebärmutterhalsläsionen, die die Vorteile eines optischen Mikroskopsystems und eines elektronischen Kolposkop-Bildgebungssystems in sich vereinen. Das hervorragende stereoskopische mikroskopische optische System bietet dem Kliniker perfektes stereoskopisches Sehen in hoher Auflösung mit sehr großer Tiefenschärfe und sehr großem Sichtfeld. Es wird auch häufig bei gynäkologischen Untersuchungen und Behandlungen sowie zur Beobachtung von Zellgewebeveränderungen im Frühstadium von Gebärmutterhalserkrankungen eingesetzt, um Klinikern eine genauere klinische Beurteilung einiger Randbereiche zu ermöglichen, die mit bloßem Auge nicht erkannt werden können.
Hochauflösendes und hochauflösendes Beobachtungssystem
*1/3′Hochauflösender digitaler Farb-CCD.
*Videoausgang.
*Schneller Autofokus und manueller Fokus
*Weißabgleich automatisch anpassen.
*Einzigartiges Spektralgitter und die einzigartige Feinabstimmung des CCD-Bildgebungsgeräts ermöglichen die Anzeige unabhängiger Körperbilder auf dem Bildschirm, sodass bei auf verschiedenen Ebenen beobachteten Läsionen die besten Ergebnisse erzielt werden können. *Mit der integrierten Skala des Beobachtungssystems lässt sich die Größe von Läsionen messen.
* Fünffacher Zoomfokus, dreidimensionales Gefühl für starkes, klares und weites Sehen.
*mit grünem Filter, um die Beobachtung von Kapillarläsionen zu erleichtern.
*Die Helligkeit ist einstellbar.
Flexibler, praktischer Ständer
* Feststellbare Auslegerstütze, barrierefreies Design, einfache Einstellung in jedem Winkel und jeder Position.
Computerbildgebung, Datenmanagement und Krankheitsanalysefunktionen integriert
*Mehrere Sprachen, darunter Chinesisch, Englisch, Spanisch, Russisch, Vietnamesisch, Türkisch usw.
*Multifunktionale Verwaltungssoftware mit der Möglichkeit zur Bildbeobachtung, Erfassung, Videoaufzeichnung, zum Einfrieren, Bearbeiten, Drucken von Berichten und zur Speicherung.
*Spezielles Softwarepaket, kann zum Markieren, Vergrößern und Verkleinern, zur teilweisen Vergrößerung usw. verwendet werden. Mit der Funktion des Countdowns der Essigsäurereaktion, anwendbar zur dynamischen Beobachtung der Kolposkopuntersuchung und der operativen Behandlung.
* Umfangreiche Falldatenbank (bis zu 175 Arten), Bilder zufriedener Fälle können hinzugefügt werden, geeignet für klinischen Kontrast. * Integrierte Standardvorlage für Fallberichte, praktisch zum Bearbeiten und Drucken; unterstützt verschiedene Formate für Diagnoseberichte und RGB-Bildausdrucke; der Arzt kann Fallberichte erstellen.
*Suche nach Fällen über Fallnummer, Name und Datum; Bildanzeige, Datenänderung, Speichern, erneute Prüfung und Videowiedergabe der abgerufenen Fälle.
*Kann umfangreiche Bilddaten speichern und sichern.
*Software zur Installation mit nur einer Taste, unterstützt die Betriebssysteme Win7 und Win8.
